通感一体化自适应超表面系统
基础信息
调相范围覆盖0~360°（连续可调），幅度保持高于0.84。各单元可独立获取表面电场信息（相位和幅度信息），依据此信息完成的DOA估计，在±60°入射范围内的误差＜1°。具体指标见下表。
| 工作频率 | 3.45 ~ 3.55 GHz |
| 阵列规模 | 8×8 |
| 单元尺寸 | 40 × 40 mm2 |
| 整机尺寸 | 405 × 360 × 190 mm3 |
| 相位调控范围 | 0 ~ 360°连续可调 |
| 极化 | 单线极化 |
| 调控&感知方式 | 逐单元独立调控+逐单元独立感知 |

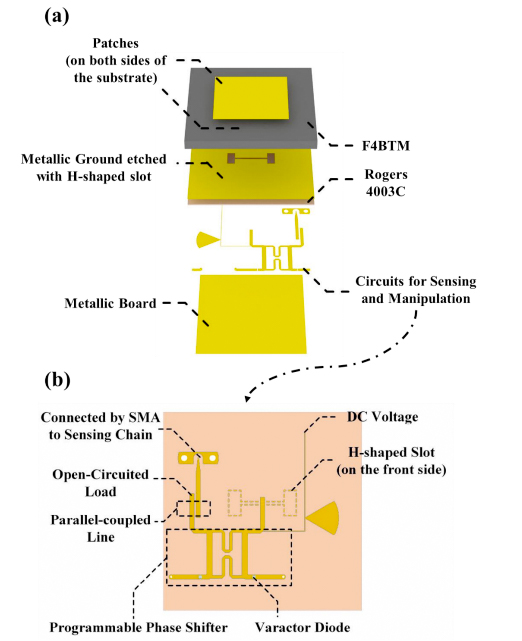

单元结构示意图

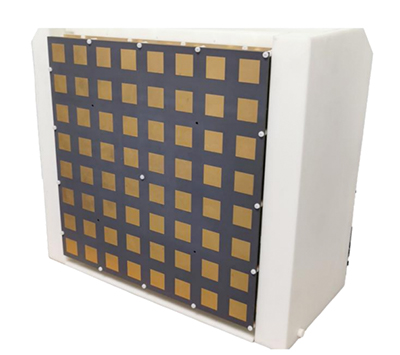

阵列样机

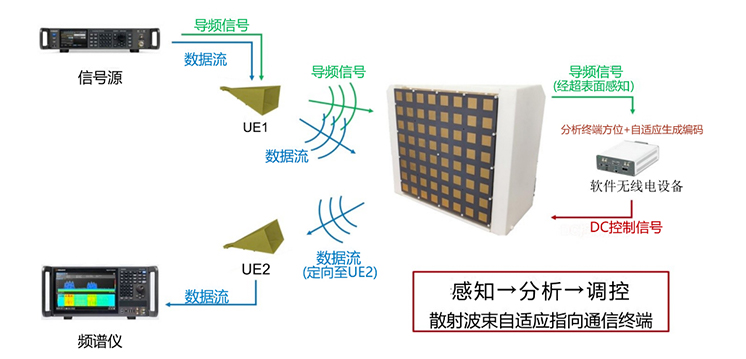

系统工作原理框图

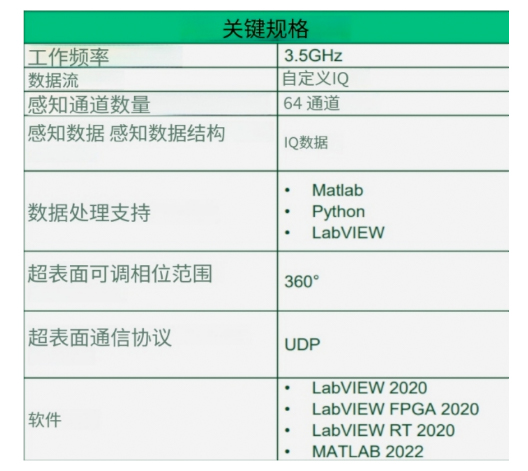

关键规格
性能指标
调相范围覆盖0~360°（连续可调），幅度保持高于0.84。各单元可独立获取表面电场信息（相位和幅度信息），依据此信息完成的DOA估计，在±60°入射范围内的误差＜1°。具体指标见下表。
| 工作频率 | 3.45 ~ 3.55 GHz |
| 阵列规模 | 8×8 |
| 单元尺寸 | 40 × 40 mm2 |
| 整机尺寸 | 405 × 360 × 190 mm3 |
| 相位调控范围 | 0 ~ 360°连续可调 |
| 极化 | 单线极化 |
| 调控&感知方式 | 逐单元独立调控+逐单元独立感知 |
单元结构示意图
阵列样机
系统工作原理框图
关键规格
